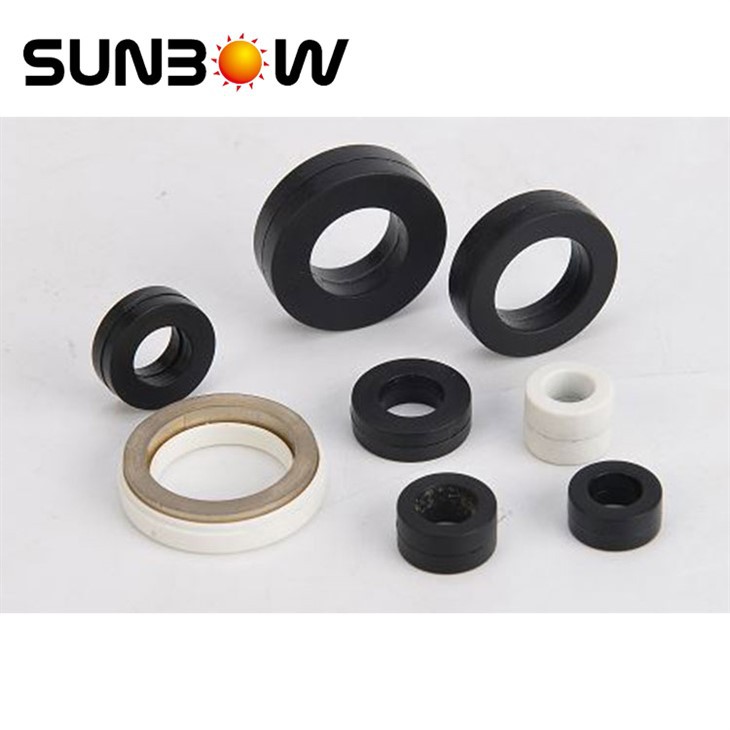

Nanokristalin Ortak Mod Takoz Çekirdeği

Ortak Mod bobinleri, Akım Transformatörleri ve MagAmp'lar için Nanokristalin Çekirdekler

Kompozisyon:Fe•Si•Nb•Cu•B

Şekiller:Toroid, Kesilmiş Toroid, Oluklu Toroid, Kesilmiş Çekirdek

Boyutlar:5 mm'den 140 mm'ye

Akı Yoğunluğu (T): 1.25

Kaplama Rengi:Mavi, Yeşil veya diğer

Kullanılan demir bazlı nanokristal malzeme ile ortak mod takoz çekirdeği, MHz bandında yüksek empedans özelliklerine sahiptir ve geleneksel Mn-Zn ferrit tarafından yapılan demir çekirdeğe kıyasla düşük gürültü, küçük boyut ve hafiflik avantajlarına sahiptir. .

Nanokristalin çekirdekler, yüksek geçirgenlik, düşük güç kaybı ve yüksek doygunluk sergiledikleri için ortak mod boğucu (CMC) uygulamaları için tercih edilen bir çözümdür. Nanokristal malzemeden yapılan ortak mod bobinleri, anahtarlamalı güç kaynakları (SMPS), kesintisiz güç kaynakları (UPS), güneş enerjisi invertörleri, frekans dönüştürücüler, EMC filtreleri, EV şarj cihazları ve çoklu otomotiv ve kaynak uygulamaları dahil olmak üzere çok çeşitli uygulamalarda kullanılır. . Ferrit çekirdeklerle karşılaştırıldığında nanokristalin çekirdekler, daha geniş bir çalışma sıcaklığı aralığı ve yüksek frekanslarda önemli ölçüde daha yüksek empedans sağlar.

Nanokristalin çekirdeklerin yüksek geçirgenliği nedeniyle, ortak mod bobinleri, akım transformatörleri ve manyetik amplifikatörlerin (magamplar) boyutu daha küçük olabilir ve daha yüksek akımı idare edebilir. 1,25T doygunluk indüksiyonu ve geniş sıcaklık aralığı, nanokristalin çekirdeklerle yapılan CMC'lerin akım dengesizliğine ve yüksek sıcaklıkta performans kaybına karşı daha az savunmasız olduğu anlamına gelir. Malzemenin düşük AC kayıpları mükemmel verimlilik sağlar ve dayanıklı kasa seçeneği polyester olarak mevcuttur (<130°C) and rynite polyester (<155°C) - makes cores suitable for winding with thick wire.

Anahtarlamalı güç kaynağı, UPS, frekans dönüştürücü, EMC filtre, invertör kaynak makinesi, yeni enerji (güneş enerjisi ve rüzgar enerjisi) invertör.

Nanokristalin ortak mod bobin çekirdekleri, 500KW ve 1 MW merkezi PV invertörlere uygulanır. Yüksek geçirgenliğe sahip CMC Çekirdekleri, yüksek güçlü PV invertörlerin AC çıkışına yakın EMC filtrelerine uygulanır. Yüksek indüksiyon performansı nedeniyle daha az sayıda CMC çekirdeğiyle daha iyi EMI bastırma etkisine ulaşılabilir. Düşük geçirgenliğe sahip CMC çekirdekleri, yüksek güçlü PV invertörlerin DC çıkışına yakın EMC filtrelerine uygulanır. Düşük geçirgenliğe sahip CMC çekirdekleri, doymuş endüktanstan kaynaklanan hasarı önlemek için frekansa bağlı mükemmel endüktans performansına ve etkili DC öngerilim performansına sahiptir.

Nanokristalin ortak mod bobini, akülü elektrikli aracın ve Hibrit Elektrikli Aracın yerleşik şarj cihazında giderek daha fazla kullanılıyor. Nanokristalin çekirdekler 180 dereceye kadar yüksek sıcaklıklarda bile uzun vadede güvenle çalışabilir; Yaklaşık 100 derecelik sıcaklık sınırıyla sınırlandırılan ferrit çekirdekler bu gereksinimi karşılayamıyor.

GIS güç aktarımı için güvenilir bir ekipmandır. Sistem voltajı geçmiş yıllarda 1,2KV'a kadar çıkmıştır. CBS'nin anahtarlama işlemi VFTO tehlikesine yol açabilir. Nanokristal1ne çekirdekli reaktörler, yüksek frekanslı voltajın (-15 MHz) vereceği zararı önleyebilmektedir. Ferrit gibi diğer malzemeler bu sorunu çözemez.

SWCCNO-Nanokristalin Ortak Mod Takoz Çekirdeği

Boyut isteğe göre özelleştirilebilir.

Sunbow, çok çeşitli manyetik çekirdekler sağlaramorf şeritlerVenanokristal şeritler.

Nanokristalin Çekirdekler:

Akım Trafoları için Çekirdekler

Kaçak Devre Kesiciler için Çekirdekler

Anahtarlamalı Mod Güç Kaynağı için Çekirdekler

Nanokristalin C Çekirdekleri

Nanokristalin Dairesel Kesim Çekirdekleri

Nanokristalin Ortak Mod Şok Bobinleri

Hassas Akım Trafosu Çekirdekleri

Amorf Çekirdekler:

Elektrik Motorları için amorf stator çekirdekleri

Yüksek Güçlü Transformatörler için Çekirdekler

Orta Frekans Transformatörleri için Çekirdekler

PFC Şok Bobini Çekirdekleri

Dikdörtgen Kesilmiş Çekirdekler

For additional information and immediate assistance with your requirements, designs and applications, please call 021-63306968 Or send email to :sales@sunbowgroup.com

S: Ticaret şirketi veya üretici misiniz?

C: Yeni tip amorf, nanokristalin, silikon çelik sacların ve diğer manyetik malzeme ve bileşenlerin tasarımı, geliştirilmesi ve üretiminde uzmanlaşmış profesyonel bir üreticiyiz.

S: Üretim kapasiteniz nedir?

C: Amorf ve nanokristal şeridin yıllık üretim kapasitesi 600 tondur;

Güç elektroniği çekirdeğinin yıllık üretim kapasitesi 35 milyon adettir;

C tipi demir çekirdek yıllık 240 ton üretim kapasitesi;

Reaktörlerin yıllık üretim kapasitesi 50,000;
